詳細說明:

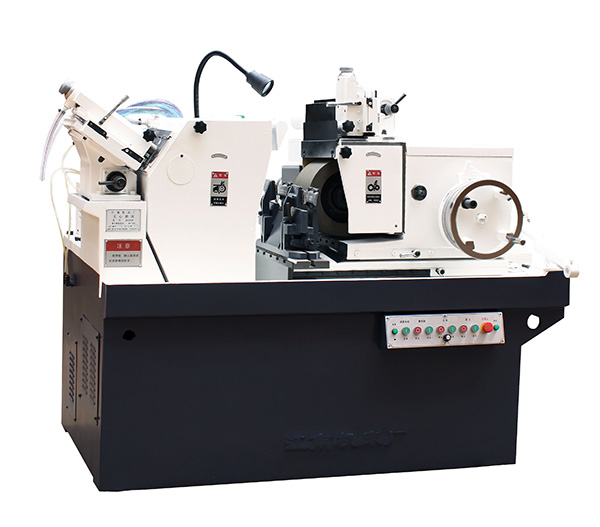

﹥﹥M1080B機床特點

• 機床布局采用導輪架單面移動方式；

• 砂輪軸采用多片式動壓油膜軸承；

• 導輪軸、砂輪軸采用懸伸結構；

• 機床配備切入機構；

• 導輪軸采用整體1：10錐體滑動軸承及一對單列向心推力球軸承；

• 導輪調速采用交流變頻調速。



  ﹥﹥主要規格與技術參數

  磨削直徑：通磨  3-80㎜    切入磨   3-80㎜

  磨削長度：通磨  180㎜    切入磨   250㎜

  磨削輪規格：PSA500*150*305㎜

  導輪******規格：PSA300*150*127㎜

  砂輪轉速：1300r/min

  導輪轉速：5-250r/min(變頻調速)

  修整導輪時：  300r/min

  導輪回轉角度：垂直面內     -2°～+5°

                水平面內     0°～+3°

  手輪刻度每格進給量:  0.005㎜

  砂輪與導輪中心連線到托架底面高度: 210㎜

  兩砂輪中心距：******值    510mm    最小值    305mm

  機床總功率：17.7KW

  砂輪電動機功率:15KW

  導輪電動機功率：2.2KW(變頻調速)

  磨削輪修整器：回轉角度    ±3°

                仿型高度   20mm

                刻度盤每格進給量       0.01mm

  導輪修整器: 回轉角度      垂直平面內   ±3°

  水平平面內   -2°～5°

  仿型高度     20mm

  刻度盤每格進給量  0.01mm

  進給機構 :手輪第一轉進給量   0.5mm

  手輪分度盤每一格進給量  0.005mm

  橫進給快速移動量(扳桿擺動60°時)  1mm

  液壓系統: 工作壓力    0.50 MPa

  液壓泵流量   5   L/min

  潤滑系統 :潤滑泵流量   22  L/min

  冷卻系統:冷卻泵流量    50  L/min

  機床外形尺寸（長*度*高）：1940*1630*1500㎜

  機床凈重： ≈3650KG

  （標準檢棒）工作精度：

  圓度 2.0μm

  圓柱度3.5μm

  粗糙度 Ra 0.32
